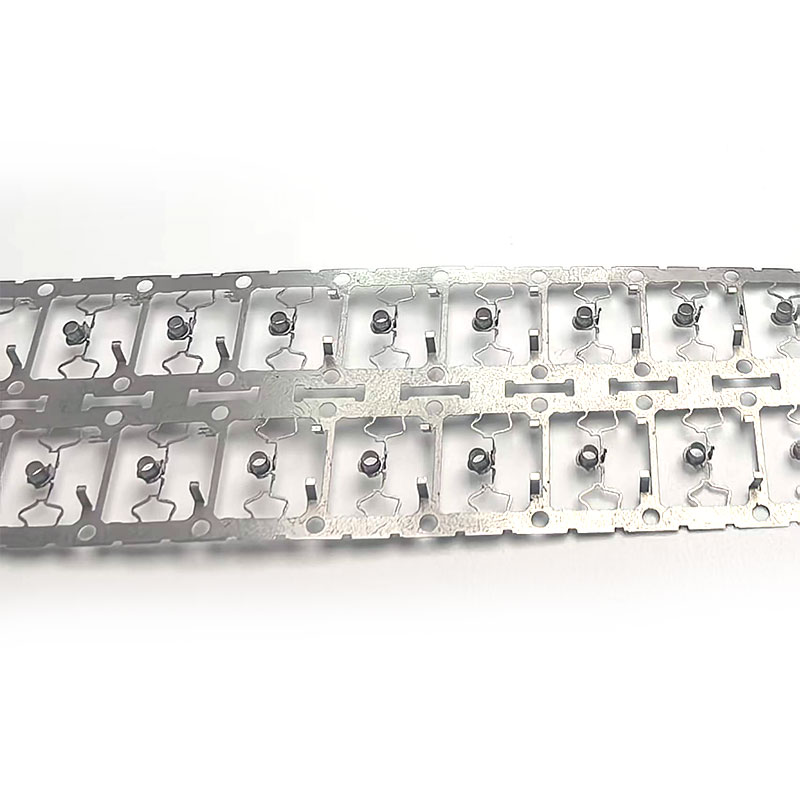

Peças de estampagem eletrônica de precisãosão essenciais para a produção de componentes compactos, condutores e altamente precisos usados em conectores, sensores, eletrônicos automotivos e dispositivos de comunicação.Qirencombina estampagem de precisão com tecnologia EDM para fabricar componentes metálicos complexos com tolerâncias dimensionais de até ±0,005 mm, apoiando o desenvolvimento de protótipos e a produção em alto volume.
À medida que os produtos eletrônicos se tornam menores, mais finos e mais integrados, os fabricantes precisam de componentes metálicos que possam manter dimensões estreitas e, ao mesmo tempo, fornecer condutividade estável, resistência mecânica e desempenho de montagem confiável. A estampagem eletrônica de precisão fornece uma maneira eficiente de formar terminais, componentes de contato, peças de blindagem, elementos de mola e outras estruturas metálicas complexas em escala de produção. Ao combinar fabricação de moldes EDM, estampagem de precisão, inspeção inteligente e controle de processos, a Qiren fornece soluções personalizadas para eletrônicos, eletrônicos automotivos, equipamentos médicos e aplicações de comunicação. Sua capacidade de tolerância dimensional relatada de ±0,005 mm, adaptabilidade de material e controle de qualidade de superfície tornam a estampagem de precisão adequada para aplicações exigentes de componentes eletrônicos.
Índice
- Por que as peças de estampagem eletrônica de precisão são importantes?
- Quais são as principais vantagens?
- Quais materiais podem ser usados?
- Como são fabricadas as peças de estampagem de precisão?
- Onde eles são usados?
- Como os compradores devem selecionar um fornecedor de estampagem de precisão?
- Perguntas frequentes
- Conclusão
Por que as peças de estampagem eletrônica de precisão são importantes?
Os produtos eletrônicos modernos dependem cada vez mais de componentes metálicos em miniatura. Um terminal de conector, elemento de blindagem, mola de contato, componente de bateria ou suporte condutor pode ter apenas uma fração do tamanho de um componente mecânico convencional, mas pode influenciar diretamente o desempenho do produto completo.
É por isso que a estampagem de precisão é mais do que simplesmente cortar e formar chapas metálicas. O processo de fabricação deve controlar a precisão dimensional, deformação do material, rebarbas, qualidade da superfície e repetibilidade. Para aplicações eletrônicas, mesmo um pequeno desvio dimensional pode afetar a pressão de contato, a força de inserção, a condutividade elétrica, o alinhamento da montagem ou a vida útil do produto.
De acordo com as informações do produto da Qiren, sua operação de estampagem combina processamento de moldes EDM com estampagem de precisão e tecnologias de inspeção. A empresa afirma que seu processo pode atingir tolerâncias tão estreitas quanto ±0,005 mm para aplicações adequadas, incluindo peças de formato complexo, componentes com microfuros e materiais ultrafinos abaixo de 0,1 mm.
Essa combinação torna a estampagem de precisão particularmente valiosa quando os fabricantes precisam de componentes repetíveis em grandes quantidades sem sacrificar a consistência dimensional.
Quais são as principais vantagens das peças de estampagem eletrônica de precisão?
1. Alta precisão dimensional
Componentes eletrônicos de precisão geralmente exigem dimensões rigorosamente controladas para caber em conjuntos em miniatura. O design avançado da matriz, a usinagem EDM e os parâmetros de estampagem controlados podem reduzir a variação dimensional e melhorar a consistência peça a peça.
Para terminais de conectores e outros componentes condutores, a precisão dimensional influencia diretamente o desempenho do acoplamento. A geometria consistente ajuda os fabricantes a manter a força de inserção, o posicionamento de contato e a compatibilidade de montagem previsíveis.
2. Capacidade de geometria complexa
Os processos de estampagem tradicionais podem enfrentar limitações quando os componentes contêm ranhuras profundas, cantos vivos, furos escalonados, seções estreitas ou outras características complexas. As ferramentas assistidas por EDM podem ajudar a criar estruturas de matrizes mais sofisticadas para essas geometrias exigentes.
- Micro furos e ranhuras estreitas
- Estruturas escalonadas e rebaixadas
- Áreas de contato finas
- Recursos de ângulo agudo
- Componentes metálicos ultrafinos
- Pequenas molas e estruturas condutoras
3. Produção em massa eficiente
Uma vez desenvolvida e validada a matriz de estampagem, o processo pode produzir grandes quantidades de peças consistentes com tempos de ciclo relativamente curtos. Isto torna a estampagem de precisão particularmente atraente para fabricantes de eletrônicos com volumes de produção estáveis.
4. Melhor qualidade de superfície
A condição da superfície é crítica para componentes elétricos e mecânicos. Rebarbas, arranhões, deformações ou superfícies ásperas excessivas podem criar problemas de montagem ou influenciar negativamente a condutividade e a resistência ao desgaste.
Qiren descreve o uso de processamento EDM sem contato e tecnologia de acabamento espelhado para aplicações exigentes, com rugosidade superficial relatada abaixo de Ra0,2 μm sob condições de processamento aplicáveis.
Quais materiais podem ser usados?
A seleção do material deve ser baseada na condutividade, resistência, resistência à corrosão, dureza, características da mola, comportamento de formação, temperatura operacional e requisitos de aplicação final.
| Tipo de material | Características Típicas | Aplicações potenciais |
|---|---|---|
| Ligas de cobre | Boa condutividade elétrica e conformabilidade | Terminais, contatos, componentes condutores |
| Aço inoxidável | Força, resistência à corrosão, durabilidade | Carcaças eletrônicas, molas, componentes estruturais |
| Titânio | Alta relação resistência-peso e resistência à corrosão | Componentes eletrônicos e médicos especializados |
| Ligas de alta dureza | Resistência ao desgaste e estabilidade mecânica | Componentes de precisão exigentes e peças relacionadas a ferramentas |
A escolha do material correto também afeta a vida útil da matriz e o custo de produção. Materiais com alta dureza ou tenacidade podem exigir ferramentas especializadas e estratégias de usinagem, tornando a análise de engenharia importante antes da produção em massa.
Como são fabricadas as peças de estampagem de precisão?
Um projeto confiável de estampagem de precisão normalmente começa muito antes da primeira produção. O desenho do componente, a especificação do material, os requisitos de tolerância, o acabamento superficial, o volume anual e o ambiente de aplicação devem ser revisados durante a fase de engenharia.
Etapa 1: Análise do Produto e Desenho
Os engenheiros avaliam a geometria, tolerâncias, espessura do material, direção de formação, dimensões críticas e riscos potenciais de fabricação. A análise inicial do projeto pode ajudar a identificar recursos que podem criar deformações, rachaduras, rebarbas excessivas ou dificuldade de manutenção da ferramenta.
Etapa 2: Projeto de matriz de precisão
A matriz de estampagem determina a precisão com que o componente final pode ser formado. Para peças eletrônicas complexas, a usinagem EDM pode ser usada para criar estruturas finas e características de matriz de alta precisão.
Etapa 3: Preparação do Material
A tira ou folha de metal selecionada deve atender à espessura, propriedades mecânicas e condições de superfície exigidas. A consistência do material é particularmente importante quando estão envolvidas tolerâncias extremamente restritas.
Etapa 4: Estampagem e Formação
Durante a produção, o material passa por operações de estampagem controladas para obter recursos de corte, dobra, puncionamento, conformação ou progressivos. Parâmetros de processo estáveis ajudam a manter a repetibilidade em todo o lote de produção.
Etapa 5: Inspeção Dimensional e de Superfície
A inspeção verifica dimensões críticas e detecta possíveis defeitos. A Qiren relata o uso de equipamentos de medição tridimensionais, equipamentos de inspeção óptica e testes de dureza como parte de seu processo de controle de qualidade. Os relatórios de qualidade de lote também podem apoiar a rastreabilidade da produção e a aceitação do cliente.
Onde eles são usados?
Os componentes eletrônicos de estampagem de precisão são usados em vários setores porque podem combinar pequenas dimensões com alta repetibilidade e confiabilidade funcional.
Eletrônicos de consumo
Smartphones, laptops, dispositivos vestíveis e outros produtos compactos exigem componentes metálicos em miniatura que se encaixem com precisão em espaços internos restritos. As aplicações podem incluir suportes de cartão SIM, componentes de interface Tipo C, terminais de contato e estruturas metálicas relacionadas a FPC.
Eletrônica Automotiva
O uso crescente de sistemas de controle eletrônico e veículos elétricos expandiu a demanda por componentes condutores e mecânicos de precisão. As aplicações potenciais incluem componentes relacionados à bateria, molas de relé, terminais, componentes de sensores e sistemas de conexão elétrica.
Equipamento Médico
Os dispositivos médicos podem exigir componentes em miniatura com dimensões controladas e qualidade de superfície confiável. Peças metálicas estampadas com precisão podem ser usadas em componentes de microinstrumentos, invólucros de dispositivos e outros conjuntos especializados onde a consistência dimensional é essencial.
Equipamento de comunicação
Dispositivos de comunicação e conjuntos eletrônicos de alta densidade dependem de conectores precisos e componentes condutores. A estampagem de precisão pode suportar a produção de estruturas de contato compactas que exigem geometria consistente durante montagens repetidas.
Como os compradores devem selecionar um fornecedor de estampagem de precisão?
Selecionar o fornecedor certo não é simplesmente uma questão de comparar preços unitários. Para componentes eletrônicos de precisão, a capacidade de ferramentas, os sistemas de inspeção, a experiência com materiais, o suporte de engenharia e a escalabilidade de produção podem ter um impacto maior no custo total do projeto.
Antes de fazer um pedido, os compradores devem avaliar os seguintes pontos:
- Capacidade dimensional:Confirme se o fornecedor consegue atender consistentemente às tolerâncias exigidas.
- Experiência em ferramentas:Revise os recursos de projeto de matriz, EDM, manutenção e otimização do fornecedor.
- Experiência material:Certifique-se de que o fabricante conheça a liga de cobre, aço inoxidável, titânio ou outro material selecionado.
- Capacidade de inspeção:Verifique se as dimensões críticas podem ser medidas usando CMM apropriado, equipamento óptico ou outro equipamento de inspeção.
- Escalabilidade de produção:Garanta que o fornecedor possa passar de protótipos ou lotes de teste para produção em massa estável.
- Documentação de qualidade:Solicite relatórios de inspeção e critérios de aceitação claramente definidos.
- Comunicação de engenharia:Uma equipe técnica ágil pode reduzir revisões desnecessárias de ferramentas e atrasos na produção.
Qiren afirma que sua operação de estampagem suporta tanto a produção experimental de pequenos lotes quanto a fabricação em grande escala. Suas informações de produção também destacam uma instalação de 3.000 metros quadrados, mais de 50 funcionários e uma equipe de P&D que representa aproximadamente 15% de sua força de trabalho. A empresa reporta exportações para mais de 20 países e regiões.
Perguntas frequentes
O que são peças de estampagem eletrônica de precisão?
As peças de estampagem eletrônica de precisão são componentes metálicos formados com precisão, fabricados por meio de processos de estampagem de precisão para aplicações eletrônicas e eletromecânicas. Eles podem incluir terminais, contatos, molas, componentes de blindagem, suportes condutores e outras peças em miniatura.
Que tolerância a estampagem de precisão pode alcançar?
A tolerância alcançável depende do material, geometria, espessura, projeto da ferramenta e condições de produção. Qiren relata tolerâncias dimensionais de até ±0,005 mm para aplicações de estampagem de precisão adequadas. As tolerâncias reais devem ser confirmadas em relação ao desenho específico da peça.
Componentes eletrônicos complexos podem ser personalizados?
Sim. A estampagem de precisão personalizada pode ser desenvolvida com base em desenhos do cliente, modelos 3D, especificações de materiais, dimensões, tolerâncias, requisitos de superfície e volumes de produção. A fabricação de matrizes assistida por EDM é particularmente útil para estruturas complexas que são difíceis de produzir com ferramentas convencionais.
Quais indústrias usam componentes de estampagem eletrônica de precisão?
As principais áreas de aplicação incluem eletrônicos de consumo, eletrônicos automotivos, equipamentos médicos, equipamentos de comunicação, produtos domésticos inteligentes e outros conjuntos eletrônicos de precisão.
Como posso solicitar um orçamento?
Fornecer um desenho 2D ou arquivo CAD 3D, informações sobre materiais, quantidade anual, tolerâncias críticas, requisitos de acabamento superficial e cronograma de entrega esperado pode ajudar um fabricante a avaliar o projeto e preparar uma cotação mais precisa.
Conclusão
À medida que os dispositivos eletrónicos continuam a tornar-se mais pequenos e mais sofisticados, a precisão do fabrico torna-se cada vez mais importante. A estampagem eletrônica de precisão fornece uma combinação prática de consistência dimensional, capacidade de conformação complexa, flexibilidade de material, qualidade de superfície e produção escalonável. Com ferramentas assistidas por EDM, estampagem controlada e inspeção sistemática, os fabricantes podem produzir componentes metálicos em miniatura que atendem aos exigentes requisitos de montagem eletrônica.
Qiren combina engenharia de moldes de precisão, processamento de EDM, estampagem e recursos de inspeção para apoiar projetos de componentes eletrônicos personalizados, desde o desenvolvimento de ferramentas até a produção. Se você estiver adquirindo componentes metálicos de alta precisão para conectores, eletrônicos automotivos, dispositivos médicos, equipamentos de comunicação ou outros conjuntos de precisão,Contate-nospara discutir seus desenhos, materiais, tolerâncias, volume de produção e requisitos de estampagem personalizados.
